單段式熱煤氣發生爐

產品介紹：

   單段式煤氣發生爐為連續制氣的全水套結構，來自鼓風機的空氣與爐體自產0.29MPa的蒸汽混合成飽和空氣作為氣化劑，
經止回閥通過煤氣爐底部進入煤氣爐內；塊煤經過破碎、篩選，粒度20-50mm，或50-100mm，由煤氣爐內產品的煤氣經過重力除塵器、旋風除塵器除塵后，通過煤氣管道輸送至用戶。

產品優勢：

工作原理：

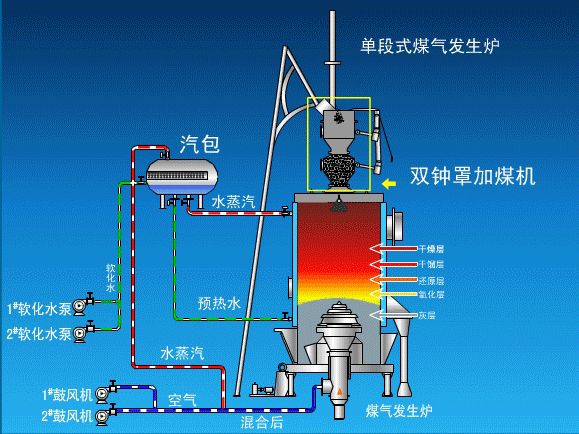

煤氣發生爐的制氣原理
    空氣鼓風機的鼓出空氣與發生爐體水夾套自產的0.294MPa的蒸汽經調節閥，設定比例調節混合匯成飽和空氣（氣化劑），經止回閥進入爐內，在爐內經過煤氣爐底部的爐柵均勻布風后，被逆向下移的熱灰加熱進入氣化火層（1000～1200℃）與熾熱的碳發生氣化反應，生成熱粗煤氣把新入爐的原煤干燥后，從煤氣發生爐出口導出，出口煤氣一般溫度在500～600℃，其主要成分為CO、H2、CO2、N2。其中CO和H2是煤氣中的有效成分，屬發熱氣體，N2 是氣化劑中的空氣成份所含。氣化爐中料層高度一般為1.3m～1.8m，從下至上可分為灰層、氣化層、反應層、干餾干燥層。入爐的煤是經過破碎、篩選，粒度13～25mm ，25～50mm，或40～60mm，通過斜橋由上煤卷揚裝置加入到雙鐘罩加煤箱，經布煤器加入爐內。
出爐煤氣的凈化處理
    由煤氣發生爐生成的粗熱煤氣（溫度為500～600℃）首先經過重力除塵器，煤氣中大顆粒灰塵通過自重部分落入管底，然后再進入帶隔離水封的旋風除塵器進一步除塵，經二級除塵后的煤氣通過煤氣管道輸送至用氣點。

技術參數：

型號	CG1Q1.0-1	CG1Q1.5-1		CG1Q2.0-1	CG1Q2.4-1	CG1Q2.6-1	CG1Q3.0-1	CG1Q3.2-1
爐膛內徑	1000	1500		2000	2400	2600	3000	3200
爐膛截面積（m2）	0.785	1.77		3.14	4.52	5.31	7.07	8.04
水套受熱面積（m2）	6.84	10.37		17.84	24.66	31.32	36.33	38.75
適用煤種	不粘接或弱粘接無煙煤、煙煤或焦炭。煤質應符合GB-9143要求
灰層高度	100-300	100-300	100-300		100-300	100-300	100-300		100-300
煤的粒度	13～25、25～50、50～100
耗煤量（kg/h）	150～240	350～550		600～900	900～1400	1000～1500	1500～2200	1700～2600
氣化劑	空氣+水蒸汽　　Air+Steam
空氣消耗量 (m3/kg)煤	2.2-2.8	2.2-2.8		2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量 (m3/kg)煤	0.3～0.5	0.3～0.5		0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤氣產量（Nm3/h)	450～700	980～1600		1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤氣熱值（KJ/m3)	5020～6060	5020～6060		5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤氣出口壓力(Pa）	<0.95	<0.98		<0.98	<0.98	<1.5	<1.5	<1.5
煤氣出口溫度（℃）	400～550	400～550		400～550	400～550	400～550	400～550	400～550
最大爐底鼓風壓力（KPa）	2.0	2.45		3.5	3.5	4.5	6.0	6.0
飽和空氣溫度（℃）	50～65	50～65		50～65	50～65	50～65	50～65	50～65
探火孔汽封壓力（Pa)	0.25	0.25		0.25	0.25	0.25	0.25	0.25
水套蒸汽產量（kg/h）	45～120	250～300		300	450	500	550	550
水套蒸汽壓力（Pa）	0.294	0.294		0.294	0.294	0.294	0.294	0.294
加煤方式	鐘罩加煤、機械加煤
灰盤最大轉速（r/h）	2.87	2.76		2.23	2	1.7	1.7	1.7
灰盤傳動電機功率	3	3		4	4	4	11*2	11*2
煤斗提升電機功率	1.1	1.1		1.1	2.2	2.2	3	3
排渣形式	濕式，自動排渣
